手柄焊接球閥
產品概況
Q61F手柄焊接球閥在各個領域使用非常廣泛。其優越的品質和高性能的穩定性是普通鑄鋼球閥所無法達到的，其使用壽命遠遠大于鑄鋼球閥，全焊接球閥廣泛應用于城市燃?xì)?、城市供?、石油化工、造船、鋼鐵、調壓站、發電廠等各類管道設備上。全焊接球閥可以直埋于地下，不用建高大閥門井減少工程造價，同時也可以避免操作閥門時造成人員的傷害，全焊接球閥能長期可靠運行使用。與同類行業的同種規格產品相比，閥體小，而且外形美觀。
結構特點
Q61F手柄焊接球閥為一體式全焊接球閥，不會有外部泄漏等現象，由于閥座是由PTFE密封環及彈簧構成的，所以對壓力和溫度的變化適應能力強，在使用范圍內不會產生任何泄漏。球體的加工過程有先進的計算機檢測儀跟蹤檢測，以球體的加工精度高。由于閥體材料跟管道材質一樣，不會出現應力不均，不會由于地震及車輛經過地面時而產生變形，管道耐老化。密封環本體采用含量20%C(碳素)的PTFE材質，保障完全無泄漏(0%)。
執行標準
設計規范：API 6D、ASMEB 16.34
壓力-溫度等級：ASME B16.34、API608
結構長度：ASME B16.10、GB12221
對焊端形式：ASME B16.25、ASME B31.4/31.8
檢驗與試驗：API 598、API 6D、GB13927
耐火試驗：API 607、API 6FA
性能參數
閥門型號：Q61F
連接方式：焊接，對焊
壓力等級：PN1.6~4.0MPa
產品規格：DN15~250mm
產品材質：WCB,A105,F11,F22,F304,F316,CF8,CF8M,WCC或根據客戶要求選
適用溫度：-29℃≤t≤200 ℃(跟閥體材質及密封面材質不同所承溫有差異)
適用介質：水、石油、天然氣及酸堿介質等
驅動方式：圓棍形手柄
|

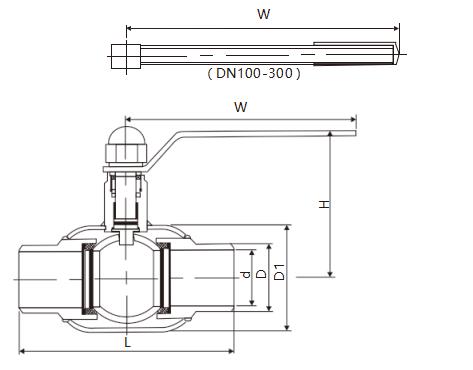

DN(mm) |
PN |
d |
D |
D1 |
L |
H |
W |
|
15 |
40 |
15 |
21 |
42 |
200 |
64 |
129 |
|
20 |
40 |
20 |
27 |
48 |
200 |
64 |
129 |
|
25 |
40 |
25 |
34 |
60 |
230 |
76 |
159 |
|
32 |
40 |
32 |
42 |
76 |
260 |
85 |
159 |
|
40 |
40 |
38 |
48 |
89 |
260 |
95 |
245 |
|
50 |
40 |
48 |
60 |
114 |
300 |
124 |
245 |
|
65 |
25 |
60 |
76 |
140 |
300 |
162 |
320 |
|
80 |
25 |
73 |
89 |
168 |
300 |
175 |
320 |
|
100 |
25 |
98 |
114 |
203 |
325 |
192 |
450 |
|
125 |
25 |
125 |
141 |
219 |
325 |
205 |
450 |
|
150 |
25 |
152 |
168 |
273 |
350 |
225 |
450 |
|
200 |
25 |
199 |
219 |
351 |
400 |
245 |
1000 |
|
250 |
25 |
253 |
273 |
457 |
559 |
285 |
1000 |
