結構特點
全焊接球閥為一體式全焊接球閥，不會有外部泄漏等現象，由于閥座是由PTFE密封環及彈簧構成的，所以對壓力和溫度的變化適應能力強，在使用范圍內不會產生任何泄漏。球體的加工過程有先進的計算機檢測儀跟蹤檢測，以球體的加工精度高。由于閥體材料跟管道材質一樣，不會出現應力不均，不會由于地震及車輛經過地面時而產生變形，管道耐老化。密封環本體采用含量20%C(碳素)的PTFE材質，保障完全無泄漏(0%)。
執行標準
設計規范：API 6D、ASMEB 16.34
壓力-溫度等級：ASME B16.34、API608
結構長度：ASME B16.10、GB12221
對焊端形式：ASME B16.25、ASME B31.4/31.8
檢驗與試驗：API 598、API 6D、GB13927
耐火試驗：API 607、API 6FA
性能參數
閥門型號：Q61F
連接方式：焊接，對焊
壓力等級：PN 1.0-4.0MPa
產品規格：DN10~40mm
產品材質：WCB,A105,F11,F22,F304,F316,CF8,CF8M,WCC或根據客戶要求選
適用溫度：-29℃≤t≤150 ℃(跟閥體材質及密封面材質不同所承溫有差異)
適用介質：水、石油、天然氣及酸堿介質等
驅動方式：扁形手柄

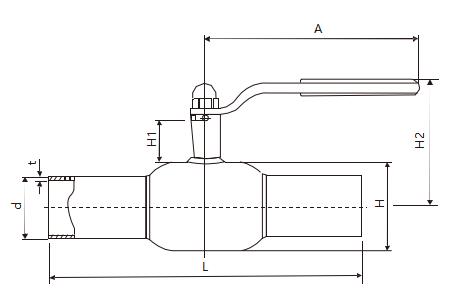

產品尺寸
|
DN(mm) |
公稱直徑 |
H |
d |
t |
L |
H1 |
H2 |
A |
W T(kg) |
|
A/B |
|||||||||
|
20 |
15 |
42 |
26.9/25 |
3 |
200 |
47 |
88 |
145 |
1.1 |
|
25 |
20 |
48 |
33.7/32 |
3 |
230 |
47 |
90 |
145 |
1.4 |
|
32 |
25 |
60 |
42.4/38 |
3 |
260 |
48 |
95 |
145 |
2 |
|
40 |
32 |
76 |
48.3/45 |
4 |
260 |
48 |
100 |
180 |
2.7 |
