W型流量調節測溫球閥
產品概況
W型流量調節測溫球閥應用于天然氣、石油、供熱、化工及熱電管網等長輸管線領域,作為開跟關的控制裝置。閥體采用碳鋼或不銹鋼無縫鋼管/鋼板壓制成形的全焊結構，球體有浮動式和固定式兩種結構；閥座結構采用活塞效應和磨損補償?shù)脑O(shè)計，密封結構設計為單道和雙道軟密封圈和金屬密封面與球體形成多級密封，保證該系列球閥安全可靠長期穩定的運行。該球閥具有體積小，重量輕，密封無泄露，無需維修保養，使用壽命長，操作方便等優點。
結構特點
1、閥桿可根據用戶具體安裝情況加長，以便于地面操作；
2、相對于同規格的常規球閥具有體積小、重量輕、外形美觀、經久耐用等優點；
3、閥座密封面材料根據使用介質不同可選用PTFE、尼龍、合金鋼、硬質合金等，能較大范圍適應不同的溫度、壓力和腐蝕性要求；
4、采用全焊結構，沒有中法蘭泄漏，與管道用對焊連接或法蘭連接。前者沒有管道和閥門法蘭連接的泄漏，后者便于拆卸維修閥門。
執行標準
設計規范：API 6D、ASMEB 16.34
壓力-溫度等級：ASME B16.34、API608
結構長度：ASME B16.10、GB12221
對焊端形式：ASME B16.25、ASME B31.4/31.8
檢驗與試驗：API 598、API 6D、GB13927
耐火試驗：API 607、API 6FA
性能參數
閥門型號：Q61F
連接方式：焊接，對焊
壓力等級：PN 4.0MPa
產品規格：DN15~200mm
產品材質：WCB,A105,F11,F22,F304,F316,CF8,CF8M,WCC或根據客戶要求選
適用溫度：-29℃≤t≤200 ℃(跟閥體材質及密封面材質不同所承溫有差異)
適用介質：水、石油、天然氣及酸堿介質等
驅動方式：扁形手柄

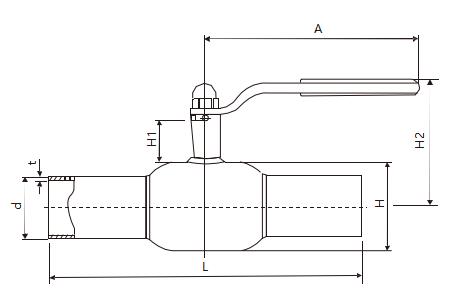

產品尺寸
|
DN(mm) |
公稱直徑 |
H |
d |
t |
L |
H1 |
H2 |
A |
W T(kg) |
|
A/B |
|||||||||
|
20 |
15 |
42 |
26.9/25 |
3 |
200 |
47 |
88 |
145 |
1.1 |
|
25 |
20 |
48 |
33.7/32 |
3 |
230 |
47 |
90 |
145 |
1.4 |
|
32 |
25 |
60 |
42.4/38 |
3 |
260 |
48 |
95 |
145 |
2 |
|
40 |
32 |
76 |
48.3/45 |
4 |
260 |
48 |
100 |
180 |
2.7 |
