瓦斯蝶閥

產品概況

該閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能?？梢赃\(yùn)送泥漿，在管道口積存液體少。低壓下，可以實現良好的密封，調節性能好。防爆型電動蝶閥蝶板的流線形設計，使流體阻力大大減小，可謂是一種節能型產品。電動蝶閥閥桿為通桿結構，經過調質處理，有良好的綜臺力學性能和抗腐蝕性，抗擦傷性。防爆型電動瓦斯蝶閥啟閉時閥桿只作旋轉運動而不作升降運行．閥桿的填料不易破壞．密封可靠。其蝶板錐銷固定，外伸端為防沖出型設計，避免了在閥桿與蝶板連接處意外斷裂時閥桿崩出。

產品詳情

結構特點

  1、由于軟密封蝶閥的密封副和填料多采用聚四氟乙烯、對位聚苯、尼龍、橡膠等高分子聚合物，在頻繁啟閉的過程中容易產生靜電，用于部分易燃、易爆介質的場合會打出火花，造成危險隱患。瓦斯專用閥要求設有防靜電結構。我廠生產的蝶閥在蝶板與閥桿、閥體之間設置導彈簧，將靜電及時傳入管道導入地下，確保系統安全。
  2、蝶閥是管線運輸中不可缺少的關鍵部件，為了以防火災發生時，由于密封面的破壞造成介質的大量流失，蝶閥設計成耐火結構，即在軟材料融化后形成金屬的硬密封，在火災期間有些的防止介質外流造成更大的損失。根據用戶的需要，蝶閥的閥座及閥桿的密封部位，可以加裝注脂閥，當密封部位因磨損或其他原因產生泄漏時，通過注脂閥注入密封脂，起到暫時的密封作用，以便及時采取有效營救措施。
  3、根據需要蝶閥可設計成操作機構加長形式，適用于管線埋地輔設安裝的場所。適用于低溫工況的蝶閥，采用長頸結構設計，使得填料遠離介質，避免填料失效。此結構 與操作機構的加長有本質性區別。
  4、耐高溫、耐磨損、使用壽命長。蝶閥**大區別在于：采用三偏心設計結構。其蝶板安裝中心與旋轉中心設計有嚴謹?shù)钠木?當閥門開啟10°乃至全開時，蝶閥的閥座密封面與蝶板即處于無接觸狀態，關閉時蝶板隨閥桿回旋并偏轉入閥座密封面而使之密閉。故因啟閉過程中的少、無磨損而延長閥門的使用壽命。
  5、當?shù)y管路流體壓力傳入閥座密封函槽內時，由于Posson’s分力作用原理，使密封件在管路壓力作用時和O型圈脹力而產生的合力，將閥座密封面擠向蝶板而使閥門密封。這種密封結構可隨管路壓力的增加而產生更大的密封力。
  6、本蝶閥的閥座可以微調。在閥門使用一定年限后，當密封圈自行磨耗出現滲漏時，可在不拆開閥門的情況下，由調節螺釘把密封壓圈向蝶板方向微調到需要的尺寸，就可得到補償并具有新閥同樣的密封性能。
  7、多層次硬密封炫閥系列除配手動裝置外，尚可配氣動裝置或電動裝置構成手動蝶閥、氣動蝶閥(可附罝反饋信號和加置電-氣閥門定位器)和電動蝶閥等三大類六個系列產品。
  8、我們的蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還可同時具有良好的流量凋節功能和關閉密封特性，是近十幾年來發展較快的閥門品種之一。我們的金屬密封蝶閥耐高溫、高壓、高密封性、長壽命、優良的調節特性以及一閥多用功能，其可靠性及其他性能指標均達較高水平。原始的蝶閥是一種簡單的，且關閉不嚴的擋板閥。通常在水管路系統中作為流量調節閥和阻泥閥使用。我們的蝶閥選用防化學腐蝕的合成橡膠在蝶閥上的應用，蝶閥的性能得以提高。由于合成橡膠具有耐腐蝕、抗沖蝕，尺寸穩定，回彈性好，易于成形，成本低廉等特點，并可根據不同的使用要求選擇不同性能的合成橡膠，以滿足蝶閥的使用工況條件，因而被廣泛用于制造蝶閥的襯里和彈性閥座。為滿足高低溫度、耐腐蝕、長壽命等工業應用的使用要求，近十幾年來，我們金屬密封蝶閥得到了很大的發展。隨著耐高溫、耐低溫、耐強腐蝕、耐強沖蝕、高強度合金材料在螺閥中的應用，使金屬密封玆閥在高低溫度、強沖蝕、長壽命等工業領域得到了廣泛的應用，使閥門在啟閉過程中密封面無任何擠壓、擦傷、磨損，從而使蝶閥的密封性和使用壽命成數量級提高。蝶閥在完全開啟時，具有較小的流阻，當開啟在大約15°至70°之間時，又能進行靈敏的流置控制，因而在大口徑的調節領域，蝶閥的應用非常普遍，并將逐步成為主導閥型。由于蝶閥閥板的運動帶有擦拭性，故大多數蝶閥可用于帶懸浮固體顆粒的介質，依據密封件的強度也可用于粉狀和顆粒狀介質。三偏心金屬密封蝶閥的蝶板回轉中心(即閥門軸中心)與蝶板密封面形成一個尺寸A偏置，并與閥體中心線形成一個B偏置;閥體密封面中心線與閥座中心線（即閥體中心線）形成一個角度為β的角位置。

執行標準

  質量保證：ISO9000
  設計：CJ/T167
  結構長度：GB/T12221
  法蘭標準：GB/T17241.6\API 598 GB/T 9113
  試驗標準：GB/T13927

性能參數

  公稱通徑：DN50-DN3500 NPS2″-160″
  公稱壓力：PN0.6MPa-PN10MPa Class125-600LB
  適用溫度：≤80℃
  適用介質：瓦斯、天然氣、煤氣、液化氣等
  主要材質：A48,A536,WCB,LCB,CF8,CF8M,CF3,CF3M等。
  結構類型：對夾式、焊接式、法蘭

產品尺寸

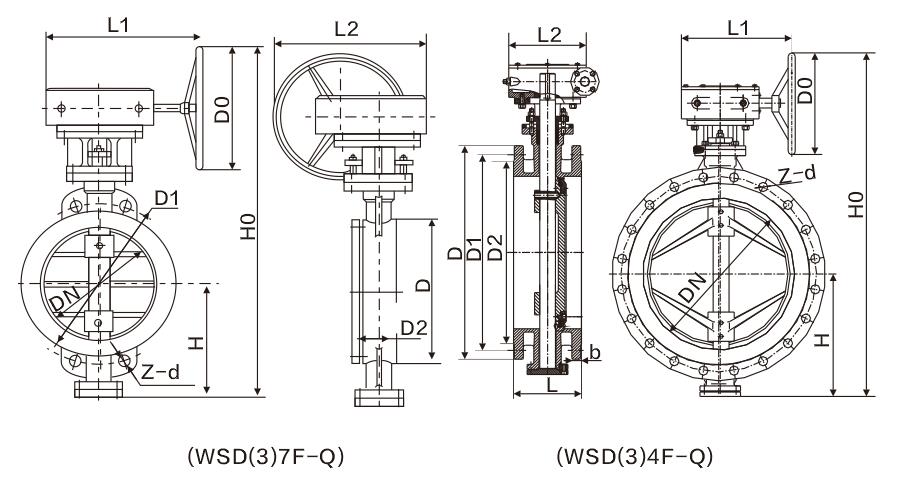

瓦斯蝶閥(圖1)

DN		結構長度（標準值）		外形尺寸（參考值）										連接尺寸（標準值）				WSD(4)7F -Q WT(Kg)
DN		結構長度（標準值）		H	WSD(4)7F -Q			WSD(6)7F -Q			WSD(9)7F -Q			PN0.6MPa		PN1.0MPa
英寸	毫米	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	z-d	D1	z-d
40	1 1/2	43	43	107	330	180	200	625	245	72	530	250	255	100	4-14	110	4-18	10
50	2	43	43	112	350	180	200	625	245	72	530	250	255	110	4-14	125	4-18	12
65	2 1/2	46	46	115	370	180	200	625	245	72	530	250	255	130	4-14	145	4-18	13
80	3	49	64	125	380	180	200	645	245	72	565	250	255	150	4-18	160	8-18	15
100	4	56	64	138	420	180	200	675	355	92	600	250	255	170	4-18	180	8-18	17
125	5	64	70	164	460	180	200	715	355	92	640	250	255	200	8-18	210	8-18	27
150	6	70	76	175	555	270	280	800	355	92	704	300	315	225	8-18	240	8-22	29
200	8	71	89	215	780	400	425	850	250	170	775	300	315	280	8-18	295	8-22	45
250	10	76	114	243	840	400	425	925	250	170	945	300	315	335	12-18	350	12-22	69
300	12	83	114	285	995	450	560	1035	450	220	1070	300	315	395	12-22	400	12-22	86
350	14	92	127	320	1050	450	560	1070	450	220	1140	300	315	445	12-22	460	16-22	122
400	16	102	140	350	1220	535	580	1190	450	220	1210	300	315	495	16-22	515	16-26	141
450	18	114	152	350	1280	535	580	1250	650	280	1335	575	714	550	16-22	565	20-26	191
500	20	127	152	380	1365	535	580	1290	650	280	1415	575	714	600	20-22	620	20-26	260
600	24	154	178	435	1460	570	660	1455	850	380	1605	656	810	705	20-26	725	20-30	380
700	28	165	229	480	1520	750	550	1585	850	380	1844	656	810	810	24-26	840	24-30	450
800	32	190	241	530	1710	750	550	1700	1250	380	2040	656	810	920	24-30	950	24-33	650
900	36	203	241	595	1810	750	550	1965	1250	380	2255	785	863	1020	24-30	1050	28-33	830
1000	40	216	300	650	1900	900	750	2015	1250	380	2380	785	863	1120	28-30	1160	28-36	1050
1200	48	254	360	775	1180	1000	925	2250	1250	380	2640	785	863	1340	32-33	1380	32-39	1400
1400	56	279	390	870	1450	1000	925				2886			1560	36-36	1590	36-42	1900
1600	64	318	440	1000	1730	1000	925				3156			1760	40-36	1820	40-48	2900
1800	72	356	490	1110	3020	1100	980				3421			1970	44-39	2020	44-48	4000
2000	80	406	540	1250	3270	1100	980				3685			2180	48-42	2230	48-48	5300

DN		結構長度（標準值）		外形尺寸（參考值）										連接尺寸（標準值）
DN		結構長度（標準值）		H	WSD(4)4F -Q			WSD(6)4F -Q			WSD(9)4F -Q			PN0.25MPa			PN0.6MPa			PN1.0MPa
英寸	毫米	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	z-d	D	D1	z-d	D	D1	z-d
40	1 1/2	106	140	107	330	180	200	605	245	72	530	250	255	130	100	4-14	130	100	4-14	150	110	4-18
50	2	108	150	112	350	180	200	625	245	72	530	250	255	140	110	4-14	140	110	4-14	165	125	4-18
65	2 1/2	112	170	115	370	180	200	645	245	72	530	250	255	160	130	4-14	160	130	4-14	185	145	4-18
80	3	114	180	120	380	180	200	675	355	92	565	250	255	190	150	4-18	190	150	4-18	200	160	8-18
100	4	127	190	138	420	180	200	715	355	92	600	250	255	210	170	4-18	210	170	4-18	220	180	8-18
125	5	140	200	164	460	180	200	800	355	92	640	250	255	240	200	8-18	240	200	8-18	250	210	8-18
150	6	140	210	175	555	270	280	850	250	170	705	300	315	265	225	8-18	265	225	8-18	285	240	8-22
200	8	152	230	200	760	400	425	925	250	170	775	300	315	320	280	8-18	320	280	8-18	340	295	8-22
250	10	165	250	243	830	400	425	1035	450	220	945	300	315	375	335	12-18	375	335	12-18	395	350	12-22
300	12	178	270	250	895	450	560	1070	450	220	1070	300	315	440	395	12-22	440	395	12-22	445	400	12-22
350	14	190	290	280	950	450	560	1190	450	280	1140	300	315	490	445	12-22	490	445	12-22	505	460	16-22
400	16	216	310	305	1190	535	580	1250	650	280	1210	300	315	540	495	16-22	540	495	16-22	565	515	16-26
450	18	222	330	350	1255	535	580	1295	650	280	1335	575	714	595	550	16-22	595	550	16-22	615	565	20-26
500	20	229	350	380	1305	535	580	1455	850	380	1415	575	714	645	600	20-22	645	600	20-22	670	620	20-26
600	24	267	390	445	1340	570	660	1585	850	380	1605	656	810	755	705	20-26	755	705	20-26	780	725	20-30
700	28	292	430	480	1520	750	550	1700	1250	380	1844	656	810	860	810	24-26	860	810	24-26	895	840	24-30
800	32	318	470	530	1710	750	550	1865	1250	380	2040	656	810	975	920	24-30	975	920	24-30	1015	950	24-33
900	36	330	510	580	1810	750	550	2015	1500	580	2255	785	863	1075	1020	24-30	1075	1020	24-30	1115	1050	28-33
1000	40	410	550	650	1960	900	750	2226	1500	580	2380	785	863	1175	1120	28-30	1175	1120	28-30	1230	1160	28-36
1200	48	470	630	760	2250	1000	925				2640	785	863	1375	1320	32-30	1405	1340	32-33	1455	1380	32-39
1400	56	530	710	850	2435	1000	925				2886			1575	1520	36-30	1630	1560	36-36	1675	1590	36-42
1600	64	600	790	1030	2780	1000	925				3156			1790	1730	40-30	1830	1760	40-36	1915	1820	40-48
1800	72	670	870	1230	3020	1100	980				3421			1990	1930	44-30	2045	1970	44-39	2115	2020	44-48
2000	80	760	950	1350	3270	1100	980				3685			2190	2130	48-30	2265	2180	48-42	2325	2230	48-48

DN		結構長度L		外形尺寸(參考值)										法蘭尺寸(標準值)
毫米	英寸	短	長	H	WSD(4)4F -Q			WSD(6)4F -Q			WSD(9)4F -Q			PN1.6MPa			PN2.5MPa
毫米	英寸	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	625	245	72	530	250	255	165	125	4-18	165	125	4-18
65	2 1/2	112	170	115	370	180	200	625	245	72	530	250	255	185	145	4-18	185	145	8-18
80	3	114	180	120	380	180	200	645	245	72	565	250	255	200	160	8-18	200	160	8-18
100	4	127	190	138	420	180	200	675	355	92	600	250	255	220	180	8-18	235	190	8-22
125	5	140	200	164	460	180	200	715	355	92	640	250	255	250	210	8-18	270	220	8-26
150	6	140	210	175	555	270	280	800	355	92	705	300	315	285	240	8-22	300	250	8-26
200	8	152	230	200	760	400	425	850	250	170	775	300	315	340	295	12-22	360	310	12-26
250	10	165	250	243	830	400	425	925	250	170	945	300	315	405	355	12-26	425	370	12-30
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	460	410	12-26	485	430	16-30
350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	520	470	16-26	555	490	16-33
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	580	525	16-30	620	550	16-36
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714	640	585	20-30	670	600	20-36
500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714	715	650	20-33	730	660	20-36
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	840	770	20-36	845	770	20-39
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	910	840	24-36	960	875	24-42
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	1025	950	24-39	1085	990	24-48
900	36	330	510	580	1810	750	550	1865	1250	380	2255	785	863	1125	1050	28-39	1185	1090	28-48
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1255	1170	28-42	1320	1210	28-56
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1485	1390	32-48	1530	1420	32-56
1400	56	530	710	850	2435	1000	925				2886			1685	1590	36-48	1755	1640	36-62
1600	64	600	790	1030	2780	1000	925				3156			1930	1820	40-56	1975	1860	40-62
1800	72	670	870	1230	3020	1100	980				3421			2130	2020	44-56	2195	2070	44-70
2000	80	760	950	1350	3270	1100	980				3685			2345	2230	48-62	2425	2300	48-70

DN		結構長度L		外形尺寸(參考值)										法蘭尺寸(標準值)Flange dnwnsions (standard)
毫米 mm	英寸 Inches	L		H	WSD(4)4F -Q			WSD(6)4F -Q			WSD(9)4F -Q			PN4.0MPa
毫米 mm	英寸 Inches	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d
50	2	108	150	112	350	180	200	625	250	170	530	250	255	165	125	4-18
65	2 1/2	112	170	115	370	270	280	625	250	170	530	250	255	185	145	8-18
80	3	114	180	120	380	270	280	645	250	170	565	250	255	200	160	8-18
100	4	127	190	138	420	270	280	675	250	170	600	250	255	235	190	8-22
125	5	140	200	164	460	380	420	715	450	220	640	250	255	270	220	8-26
150	6	140	210	175	555	380	420	800	450	220	704	300	315	300	250	8-26
200	8	152	230	208	780	400	425	850	450	220	775	300	315	375	320	12-30
250	10	165	250	243	830	400	425	925	450	280	945	300	315	450	385	12-33
300	12	178	270	285	895	450	560	1035	650	280	1070	300	315	515	450	16-33
350	14	190	290	320	950	450	560	1070	650	280	1140	300	315	580	510	16-36
400	16	216	310	350	1190	535	580	1190	650	280	1210	300	315	660	585	16-39
450	18	222	330	350	1255	535	580	-	-	-	1335	575	714	685	610	20-39
500	20	229	350	380	1305	535	580	-	-	-	1415	575	714	755	670	20-42
