高性能雙向壓電動蝶閥

產品概況

高性能雙向壓電動蝶閥是我公司技術人員在吸收國外同類產品結構和特點，克服了原有產品在使用中存在的缺陷后而優化設計的，使其壽命更耐久，密封更可靠。

產品詳情

產品結構

高性能雙向壓電動蝶閥采用三維偏心設計原理，密封副由兩個重合的圓錐體斜截面組成，蝶板旋轉中心經過對閥體、閥座的偏心值后，實現開啟和關閉的瞬間接觸和分離，并由蝶板密封圈金屬與石墨層疊結構實現迷宮式密封，既能使閥門的開關扭矩小又能保證蝶閥密封性能，雙向承壓蝶閥采用減小偏心值和增強蝶板、閥軸、執行機構等的強度來實現蝶閥進出口雙向密封零泄漏。

結構特點

  1、采用了斜置橢圓蝶板徑向動平衡密封系統，閥門進出口兩側受力近似平衡，閥門的開啟力矩較小，正反向密封性能可靠，可達到雙向承壓；
  2、閥門密封面采用整體式金屬密封圈，經過高精度機械加工而成，密封截面為橢圓型，它與閥座金屬密封面組成密封副。閥門啟閉時，蝶板密封面沿360°圓周各點瞬間接觸或脫離，能快速準確實現開啟或關閉動作；
  3、采用了三偏心結構，即在雙偏心蝶閥的基礎上增加了一個角度偏心。

執行標準

  設計規范：GB/T 12238、JB/T8527
  法蘭連接：GB/T 9113、JB/T79、HG20592
  結構長度：GB/T12221
  試驗與檢驗：GB/T13927

性能參數

  主要材質：鑄鋼、不銹鋼、鉻鉬鋼、合金鋼、雙相鋼
  產品規格：DN50~2000mm
  壓力等級：PN0.6~4.0MPa
  適用介質：空氣、水、蒸汽、煤氣、油品及酸、堿、鹽帶有弱腐蝕性介質等
  適用溫度：碳鋼：-29℃~425℃ 不銹鋼：-40℃~600℃
  驅動方式：蝸輪傳動、氣動傳動、電動傳動、液動傳動

產品尺寸

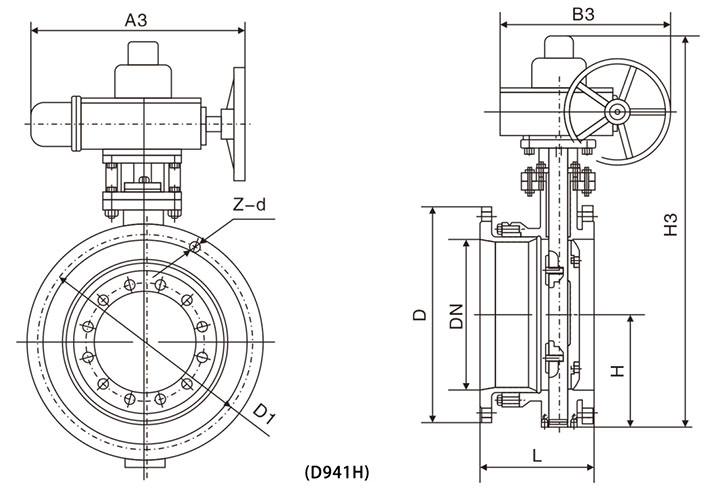

多層次雙向壓蝶閥(圖1)

DN		結構長度(標準值)		外形尺寸 ( 參考值 )				法蘭尺寸(標準值)
DN		L		H	D941H			PN0.25MPa			PN0.6MPa			PN1.0MPa
毫米	英寸	短	長	H	H3	A3	B3	D	D1	Z-d	D	D1	Z-d	D	D1	Z-d
40	1 1/2	106	140	107	530	250	255	130	100	4-14	130	100	4-14	150	110	4-18
50	2	108	150	112	530	250	255	140	110	4-14	140	110	4-14	165	125	4-18
65	2 1/2	112	170	115	530	250	255	160	130	4-14	160	130	4-14	185	145	4-18
80	3	114	180	120	565	250	255	190	150	4-18	190	150	4-18	200	160	8-18
100	4	127	190	138	600	250	255	210	170	4-18	210	170	4-18	220	180	8-18
125	5	140	200	164	640	250	255	240	200	8-18	240	200	8-18	250	210	8-18
150	6	140	210	175	705	300	315	265	225	8-18	265	225	8-18	285	240	8-22
200	8	152	230	200	775	300	315	320	280	8-18	320	280	8-18	340	295	8-22
250	10	165	250	243	945	300	315	375	335	12-18	375	335	12-18	395	350	12-22
300	12	178	270	250	1070	300	315	440	395	12-22	440	395	12-22	445	400	12-22
350	14	190	290	280	1140	300	315	490	445	12-22	490	445	12-22	505	460	16-22
400	16	216	310	305	1210	300	315	540	495	16-22	540	495	16-22	565	515	16-26
450	18	222	330	350	1335	575	714	595	550	16-22	595	550	16-22	615	565	20-26
500	20	229	350	380	1415	575	714	645	600	20-22	645	600	20-22	670	620	20-26
600	24	267	390	445	1605	656	810	755	705	20-26	755	705	20-26	780	725	20-30
700	28	292	430	480	1844	656	810	860	810	24-26	860	810	24-26	895	840	24-30
800	32	318	470	530	2040	656	810	975	920	24-30	975	920	24-30	1015	950	24-33
900	36	330	510	580	2255	785	863	1075	1020	24-30	1075	1020	24-30	1115	1050	28-33
1000	40	410	550	650	2380	785	863	1175	1120	28-30	1175	1120	28-30	1230	1160	28-36
1200	48	470	630	760	2640	785	863	1375	1320	32-30	1405	1340	32-33	1455	1380	32-39
1400	56	530	710	850	2886	-	-	1575	1520	36-30	1630	1560	36-36	1675	1590	36-42
1600	64	600	790	1030	3156	-	-	1790	1730	40-30	1830	1760	40-36	1915	1820	40-48
1800	72	670	870	1230	3421	-	-	1990	1930	44-30	2045	1970	44-39	2115	2020	44-48
2000	80	760	950	1350	3685	-	-	2190	2130	48-30	2265	2180	48-42	2325	2230	48-48

DN		結構長度(標準值)		外形尺寸(參考值)				法蘭尺寸(標準值)
		結構長度(標準值)		H	D941H			PN1.6MPa			PN2.5MPa
		L			D941H			PN1.6MPa			PN2.5MPa
毫米	英寸	短	長		H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	530	250	255	165	125	4-18	165	125	4-18
65	2 1/2	112	170	115	530	250	255	185	145	4-18	185	145	8-18
80	3	114	180	120	565	250	255	200	160	8-18	200	160	8-18
100	4	127	190	138	600	250	255	220	180	8-18	235	190	8-22
125	5	140	200	164	640	250	255	250	210	8-18	270	220	8-26
150	6	140	210	175	705	300	315	285	240	8-22	300	250	8-26
200	8	152	230	200	775	300	315	340	295	12-22	360	310	12-26
250	10	165	250	243	945	300	315	405	355	12-26	425	370	12-30
300	12	178	270	250	1070	300	315	460	410	12-26	485	430	16-30
350	14	190	290	280	1140	300	315	520	470	16-26	555	490	16-33
400	16	216	310	305	1210	300	315	580	525	16-30	620	550	16-36
450	18	222	330	350	1335	575	714	640	585	20-30	670	600	20-36
500	20	229	350	380	1415	575	714	715	650	20-33	730	660	20-36
600	24	267	390	445	1605	656	810	840	770	20-36	845	770	20-39
700	28	292	430	480	1844	656	810	910	840	24-36	960	875	24-42
800	32	318	470	530	2040	656	810	1025	950	24-39	1085	990	24-48
900	36	330	510	580	2255	785	863	1125	1050	28-39	1185	1090	28-48
1000	40	410	550	650	2380	785	863	1255	1170	28-42	1320	1210	28-56
1200	48	470	630	760	2640	785	863	1485	1390	32-48	1530	1420	32-56
1400	56	530	710	850	2886	-	-	1685	1590	36-48	1755	1640	36-62
1600	64	600	790	1030	3156	-	-	1930	1820	40-56	1975	1860	40-62
1800	72	670	870	1230	3421	-	-	2130	2020	44-56	2195	2070	44-70
2000	80	760	950	1350	3685	-	-	2345	2230	48-62	2425	2300	48-70
