結構特點
1.衛生級快裝球閥采用壓力自緊式密封或閥體、閥蓋墊片密封結構，值得信賴！使用安全可靠。
2.衛生級快裝球閥閥瓣采用雙閘板中間帶萬向頂結構，能自動調整閥瓣與閥座密封面吻合度，保證閥門的密封。同時此結構維修方便，節約費用，閥瓣互換性較好。
3.衛生級快裝球閥的閥瓣、閥座密封面用鈷鉻鎢硬質合金由等離子噴焊而成，密封面硬度高，耐磨擦，抗擦傷，使用壽命長。
4.衛生級快裝球閥的閥桿用滲氮鋼制成，表面氮化處理，硬度高，抗擦傷，耐腐蝕，使用壽命長。
5.衛生級快裝球閥裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外，還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。
6.手動閥門由手動機構或撞擊時手輪開啟。減小閥門操作力。
7.衛生級快裝球閥可安裝在管道的任何位置，同時根據介質和介質的溫度選擇碳鋼或合金鋼閥門。
8.初次安裝和調試時，必須手動把衛生級快裝球閥開到約一半的位置，以免電機相序接反導致閥門或電裝損壞。
執行標準
設計標準：GB/T2238-1989
法蘭連接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992;JB/T9092-1999
性能參數
公稱通徑：DN15~100mm
壓力范圍：PN1.0MPa
閥體材質：不銹鋼304、316、316L
適用溫度：PTFE≤180℃
適用介質：啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等

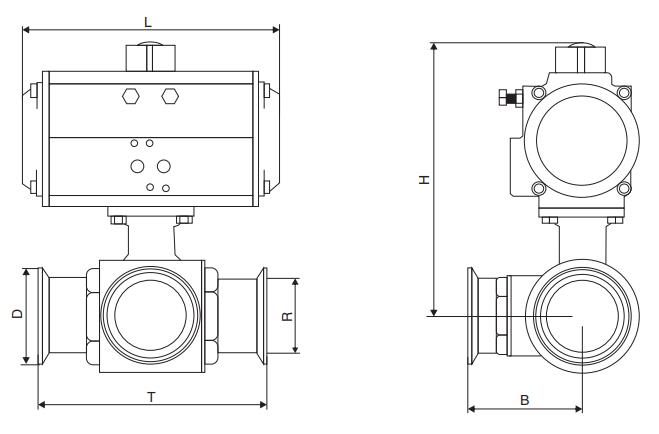

產品尺寸
|
DN(mm) |
尺寸標注代號 壓力:1.6MPa 單位:mm |
氣動執行器配型 |
|||||
|
L |
H |
T |
D |
R |
B |
||
|
15 |
147 |
149 |
108 |
50.5 |
19 |
73.5 |
AT-52 |
|
20 |
147 |
149 |
120 |
50.5 |
25 |
73.5 |
AT-52 |
|
25 |
147 |
156 |
128 |
50.5 |
32 |
73.5 |
AT-52 |
|
32 |
168 |
190 |
144 |
50.5 |
38 |
84 |
AT-63 |
|
40 |
168 |
196 |
168 |
64 |
51 |
84 |
AT-75 |
|
50 |
210 |
228 |
180 |
77.5 |
63 |
105 |
AT-83 |
|
65 |
262 |
270 |
220 |
91 |
76 |
131 |
AT-92 |
|
80 |
265 |
301 |
244 |
106 |
89 |
132.5 |
AT-105 |
|
100 |
300 |
350 |
270 |
119 |
102 |
150 |
AT-125 |
