結構特點
控制功能：(雙向或單向)可選類型：常開型、常閉型執行機構外殼適用于環境溫度：+5℃~+130℃ 無復位彈簧雙作用執行機構電子式位置反饋 獨立可調行程極限，適于高低流量手動應急開關 先導閥適用的 Namur適配器
執行標準
設計標準：GB/T2238-1989
法蘭連接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992;JB/T9092-1999
性能參數
公稱通徑：DN10~100mm
壓力范圍：0-16bar
介質溫度：-10℃~+180℃
環境溫度：-10℃~+60℃
閥體材料：不銹鋼
密封材料：聚四氟乙烯執行
適用介質：中性氣體、空氣、水
|

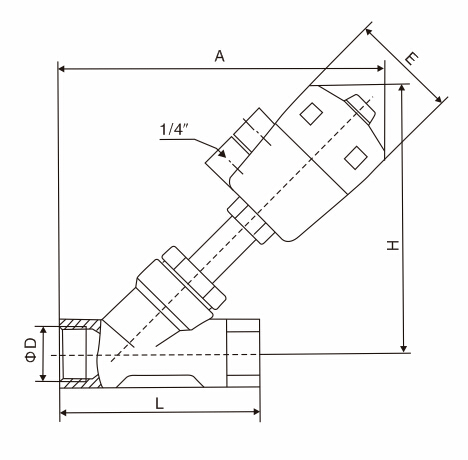

型號 |
規格 D |
執行器 mm |
A |
H |
E |
L |
|
DN10 |
3/8" |
Φ50 |
165 |
120 |
64 |
- |
|
DN15 |
1/2" |
Φ50 |
172 |
137 |
64 |
120 |
|
DN20 |
3/4" |
Φ50 |
178 |
145 |
64 |
130 |
|
DN25 |
1" |
Φ50 |
210 |
165 |
64 |
140 |
|
DN32 |
1-1/4" |
Φ63 |
220 |
180 |
80 |
150 |
|
DN40 |
1-1/2" |
Φ63 |
228 |
190 |
80 |
180 |
|
DN50 |
2" |
Φ80 |
268 |
245 |
100 |
195 |
|
DN65 |
2-1/2" |
Φ80 |
282 |
300 |
100 |
230 |
|
DN80 |
3" |
Φ100 |
368 |
340 |
126 |
250 |
|
DN100 |
4" |
Φ125 |
420 |
395 |
156 |
280 |
