氣動卡式衛生級蝶閥

產品概況

氣動卡式衛生級蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染?？焖俨鹧b閥，使氣動衛生蝶閥打開和維修快捷容易，使過程停機時間縮短。衛生級氣動蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。
產品詳情

結構特點


      1、設計新穎、合理，重量輕，啟閉迅速。
      2、構緊湊、裝拆方便、操力矩小，操作方便，省力靈巧。
      3、可以任何位置安裝，維修方便。
      4、密封材料耐老化、耐腐蝕，使用壽命長等特點。


執行標準


      設計標準：GB/T2238-1989
      法蘭連接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78
      結構長度：GB/T12221-1989
      壓力試驗：GB/T13927-1992;JB/T9092-1999


性能參數


      公稱通徑：DN50~400mm
      公稱壓力：PN0.6~1.6MPa
      適用溫度：-20~60℃
      主體材質：304、316、316L
      適用介質：空氣、水、蒸氣、油品等
      連接形式：快裝式、卡箍式、外螺紋、焊接式

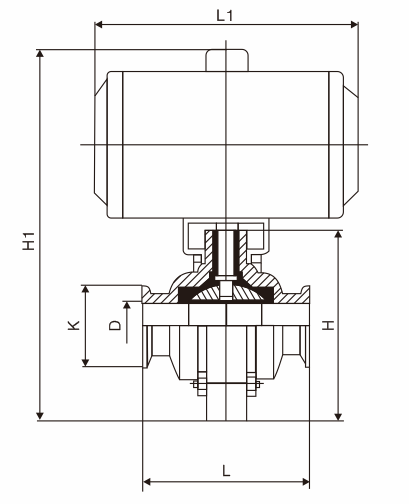

產品尺寸


規格Φ

L1

H1

K

D

H

L

Kg

執行器規格

19

147

210

50.5

16

105

66

2.8

AT52

25

147

210

50.5

22

105

66

2.7

AT52

32

147

210

50.5

29

105

66

2.6

AT52

38

147

210

50.5

35

105

70

2.7

AT52

45

147

215

64

42

120

70

2.8

AT52

51

147

225

64

48

130

76

3.0

AT52

57

168

250

77

53

135

76

4.0

AT63

63

168

260

77

59

145

76

4.1

AT63

76

168

270

91

72

155

80

4.4

AT63

89

168

285

106

85

170

84

5.1

AT63

102

183

310

119

98

185

85

6.1

AT75

133

205

350

145

127

215

122

9.0

AT83

159

260

385

183

153

245

123

12.2

AT92

219

265

460

233

213

310

134

17.7

AT105
