結構特點
1、靜態單閥座結構，能保證雙向密封嚴密、可靠、達到零泄露。
2、頂裝式設計，使得系統可進行在線維修。
3、閥桿下端的凸輪機構可提供一個機械楔緊力以保證持續的緊密封。
4、啟閉過程均分兩段完成，升降行程短，便于操作。
5、啟閉操作過程中，密封面之間完全脫離接觸，無磨損，操作扭矩，使用壽命長。
6、球體旋轉過程中與閥座形成的空間，使得通道中介質流速增大，從而達到清洗密封的作用。
7、球閥的耐火設計執行API 607、API 6FA&J B/T 6899等標準的規定，一旦發生火災而使軟密封圈燒損時，球閥的防火結構可阻止介質的大量泄漏，防止火災的進一步擴大。
8、閥門驅動裝置有手動、蝸輪蝸桿傳動、電動，電動閥門易實現自動控制，易操作，安全可靠
執行標準
結構長度：JB/T 7745、GB/T 12221
連接法蘭：GB/T 9113、JB/T 79
對焊端：GB/T 12224
試驗與檢驗：JB/T 9092
性能參數
公稱通徑：DN15~900mm
壓力范圍：PN1.6~42MPa
適用溫度：-196℃~+180℃
閥體材料：碳鋼、不銹鋼、低溫鋼
適用介質：水、油品、天然氣、腐蝕性介質

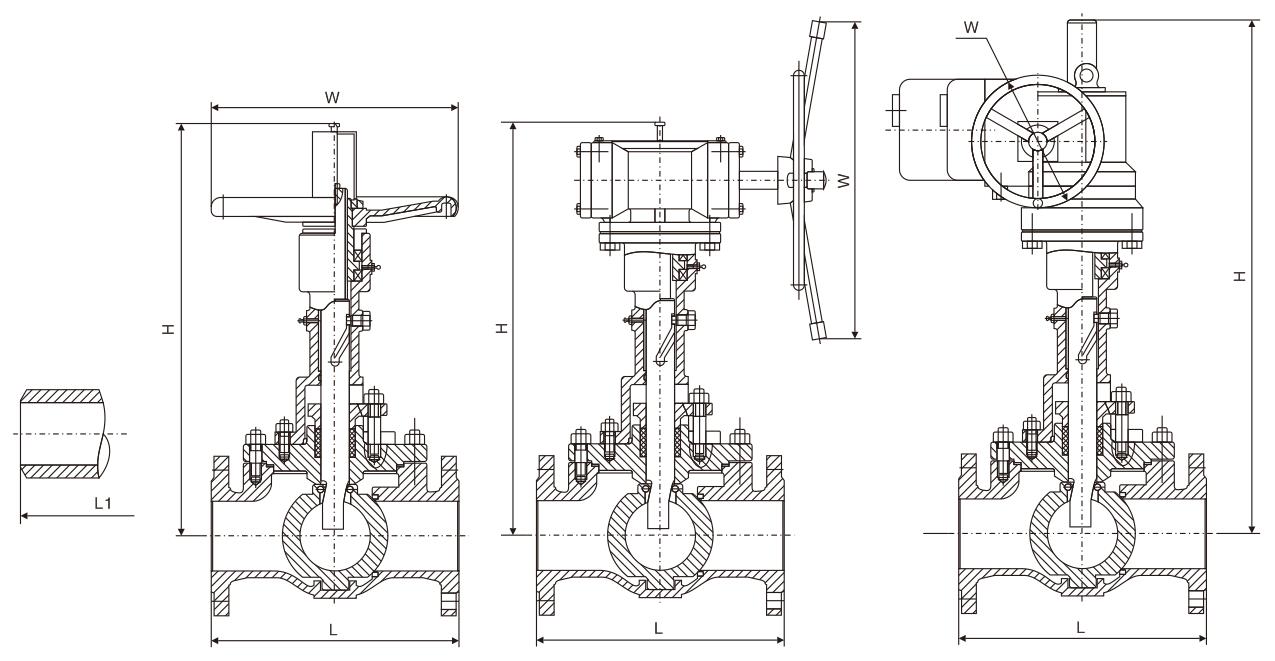

產品尺寸
|
DN (mm) |
NPS (in) |
Class 150 |
PN1.6、2.5 |
手動 |
蝸輪蝸桿傳動 |
電動 |
|||||||||||
|
L |
L1 |
L |
L1 |
H |
W |
WT (kg) |
H |
W |
蝸輪蝸桿裝置 |
WT (kg) |
H |
W |
電動裝置 |
||||
|
Class150 PN1.6 |
PN2.5 |
WT(kg) |
|||||||||||||||
|
15 |
1/2 |
108 |
- |
130 |
140 |
310 |
180 |
16 |
- |
- |
- |
- |
210 |
200 |
SMC-04 |
SMC-04 |
46 |
|
20 |
3/4 |
117 |
- |
150 |
152 |
325 |
180 |
8 |
- |
- |
- |
- |
225 |
200 |
SMC-04 |
SMC-04 |
48 |
|
25 |
1 |
127 |
- |
160 |
165 |
345 |
200 |
12 |
420 |
200 |
O型 |
25 |
230 |
200 |
SMC-04 |
SMC-04 |
52 |
|
32 |
1 1/4 |
140 |
- |
180 |
178 |
360 |
200 |
16 |
440 |
200 |
O型 |
29 |
290 |
500 |
SMC-03 |
SMC-03 |
58 |
|
40 |
1 1/2 |
165 |
190 |
200 |
190 |
380 |
200 |
19 |
455 |
200 |
O型 |
41 |
300 |
500 |
SMC-03 |
SMC-03 |
67 |
|
50 |
2 |
178 |
216 |
230 |
216 |
385 |
200 |
28 |
465 |
200 |
O型 |
56 |
570 |
460 |
ZA2-5 |
ZA2-5 |
70 |
|
65 |
2 1/2 |
190 |
241 |
290 |
241 |
393 |
300 |
43 |
480 |
200 |
O型 |
69 |
625 |
460 |
ZA2-5 |
ZA2-5 |
87 |
|
80 |
3 |
203 |
283 |
310 |
283 |
402 |
300 |
58 |
500 |
300 |
A型 |
85 |
760 |
460 |
ZA2-20 |
ZA2-20 |
102 |
|
100 |
4 |
229 |
305 |
350 |
305 |
510 |
300 |
75 |
510 |
300 |
A型 |
130 |
780 |
460 |
ZA2-20 |
ZA2-20 |
119 |
|
150 |
6 |
394 |
457 |
480 |
457 |
690 |
400 |
133 |
680 |
300 |
A型 |
207 |
850 |
460 |
ZA2-20 |
ZA2-30 |
200 |
|
200 |
8 |
457 |
521 |
600 |
521 |
785 |
500 |
225 |
820 |
400 |
B型 |
310 |
840 |
460 |
ZA2-30 |
ZA25-40 |
290 |
|
250 |
10 |
533 |
559 |
730 |
559 |
995 |
600 |
345 |
910 |
400 |
B型 |
496 |
960 |
460 |
ZA2-30 |
ZA2-30 |
410 |
|
300 |
12 |
610 |
635 |
850 |
635 |
1183 |
600 |
440 |
1090 |
400 |
B型 |
560 |
990 |
460 |
ZA3-60 |
ZA3-60 |
545 |
|
350 |
14 |
686 |
762 |
980 |
762 |
1254 |
650 |
775 |
1330 |
600 |
C型 |
895 |
1165 |
460 |
ZA3-60 |
ZA3-90 |
880 |
|
400 |
16 |
762 |
838 |
1100 |
838 |
1565 |
650 |
833 |
1380 |
600 |
C型 |
980 |
1385 |
460 |
ZA3-90 |
ZA3-120 |
973 |
|
450 |
18 |
864 |
914 |
1200 |
914 |
1637 |
700 |
1110 |
1450 |
800 |
D型 |
1280 |
1415 |
460 |
ZA4-120 |
ZA3-160 |
1250 |
|
500 |
20 |
914 |
991 |
1250 |
991 |
1705 |
700 |
1240 |
1840 |
800 |
D型 |
1400 |
1490 |
460 |
ZA4-240 |
ZA4-240 |
1380 |
|
600 |
24 |
1067 |
1143 |
1450 |
1143 |
1883 |
800 |
1673 |
1870 |
800 |
DA型 |
1820 |
1620 |
458 |
SMC-2 |
SMC-2 |
1851 |
|
700 |
28 |
1346 |
1346 |
1346 |
1346 |
2108 |
800 |
2600 |
2130 |
800 |
DA型 |
2950 |
1720 |
458 |
SMC-2 |
SMC-3 |
2800 |
|
800 |
32 |
1524 |
1524 |
1524 |
1524 |
- |
- |
2820 |
- |
- |
- |
- |
1825/1885* |
610 |
SMC-3 |
SMC-3 |
2930 |
|
900 |
36 |
1727 |
1727 |
1727 |
2083 |
- |
- |
2950 |
- |
- |
- |
- |
2250/2300* |
610 |
SMC-3 |
SMC-4 |
3150 |
