保溫閘閥

產品概況

保溫閘閥主要用于石油、化工、冶金、制藥等各類系統中，適用于公稱壓力PN1.6~6.4MPa（國標）150LB~300LB-600LB（美標）工作溫度-29~425℃（碳鋼）、-40~500℃（不銹鋼）的管路上作啟閉用。該閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。
產品詳情

結構特點


      1.夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口。
      2.連接法蘭尺寸比同一規格普通閥門的連接法蘭大一到兩個規格，結構長度與同規格的普通閥門相同。
      3.夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。


執行標準


      設計與制造：GB12234-89  API600
      結構長度：GB12221-89
      法蘭連接：ANSI B16.5，GB9112～9131，JB/T74～90，JB/T79-94，SH3006 ，HG20615～20635
      壓力溫度等級：GB9131，ANSI B16.34
      試驗與檢驗：JB/T 9092，GB13927，API598


性能參數


      公稱通徑：DN40~300mm
      公稱壓力：PN1.6Mpa～6.4Mpa/150LB-300LB-600LB
      適用溫度：-29~425℃（碳鋼）、-40~500℃（不銹鋼）
      適用介質：水、油、蒸汽、導熱油、濾清、易結晶物
      主要材質：鍛鋼、鑄鋼、不銹鋼

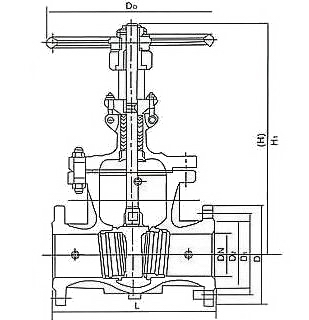

產品尺寸

型號 壓力 公稱通徑
DN 		尺寸（mm）
L D D1 D2 b z-d H D0
BZ41H-16C
BZ41W-16P
BZ41W-16R 		1.6 40 200 160 125 100 18-3 4-18 310 200
50 250 180 145 120 18-3 4-18 358 240
65 265 195 160 135 20-3 8-18 373 240
80 280 215 180 155 20-3 8-18 435 280
100 300 245 210 185 22-3 8-18 500 300
125 325 280 240 210 24-3 8-23 614 320
150 350 335 295 265 26-3 12-23 674 360
200 400 405 355 320 30-3 12-25 818 400
250 450 460 410 375 30-4 12-25 969 450
300 500 520 470 435 34-4 16-25 1145 560
BZ41H-25C
BZ41W-25P
BZ41W-25R 		2.5 40 200 160 125 100 20-3 4-18 358 240
50 250 180 145 120 22-3 8-18 373 240
65 265 195 160 135 22-3 8-18 435 280
80 280 230 190 160 24-3 8-18 500 300
100 300 270 220 188 28-3 8-15 614 320
125 325 300 250 218 30-3 8-25 674 360
150 350 360 310 278 34-3 12-25 818 400
200 400 425 370 332 36-3 12-30 969 450
250 450 485 430 390 40-4 12-30 1145 560
300 500 550 490 448 40-4 16-34 1145 640
