結構特點
1．全通徑：此閥門為全通徑切斷閥,開啟后閥板完全提升到閥腔內部,閥板不與介質直接正面接觸,避免了閥板受介質沖刷而造成磨損。
2．雙向密封：此閥安裝時應確認介質流向，可以達到正向全壓力零泄漏，逆向≤50%壓力回流零泄漏。
3．上密封：采用整體模壓帶斜角設計的耐磨天然橡膠,內嵌自潤滑PTFE保證密封的同時,減小了填料的摩擦阻力，并提供了超常的使用壽命。
4．耐磨聚氨酯內襯：內襯采用整體澆注聚氨酯彈性體,提供**耐磨壽命。另外,此內襯可以更換,我們將提供技術指導,或者到指定現場為您更換.。
5．閥板：采用耐磨不銹鋼板,可做各種式形的耐磨表面處理.此閥板亦可更換.
6．此閥門為介質切斷閥，不建議作調節流量閥用，做調節閥使用將縮短閥門使用壽命。
使用范圍
1.礦業：球磨機，旋流器，浮選，磁選，降尾，濃縮。 (鐵燧巖/鐵礦石,銅礦濃縮/尾礦,金礦,蘇打灰,磷礦,鉛,煤,水泥,石灰/石灰石)
2.洗煤。（煤泥分離）
3.造紙
4.排渣
5.電力,煙氣脫硫,燃料輸送
6.砂水混合物
7.污水處理
安裝注意事項
1. 使用前請確定法蘭與管道的內徑是否與閥門配套。
2. 請使用對焊或承插焊FF平面法蘭。（平面法蘭為好的選擇）
3. 請使用硬質全口法蘭墊片。（我們可提供配套）
4. 安裝前請清潔閥座，并在密封面添加潤滑劑。
5. 請注意介質流向。（本閥為雙向密封閥，但仍需注意介質流向，回流的壓力應≤50%正流壓力）
6. 安裝時請注意閥體上法蘭孔的螺紋深度。螺栓鎖進深度不得超過閥體上標明的很大深度，以防法蘭無法鎖緊造成管線泄漏。
7. 填料壓蓋可手動調節，當發生填料泄漏或閥門操作扭矩過大時，可適當調節填料壓蓋。
8. 聚氨酯襯套，閥板，填料等配件，都可實現現場更換。
9. 若需購置配件，請核對產品上的出廠編號，我們將按編號提供相應的配件。
10. 切勿將閥門與法蘭連接后再與管道直接焊接，焊接產生的高溫將損壞此閥門的內部結構件。
|

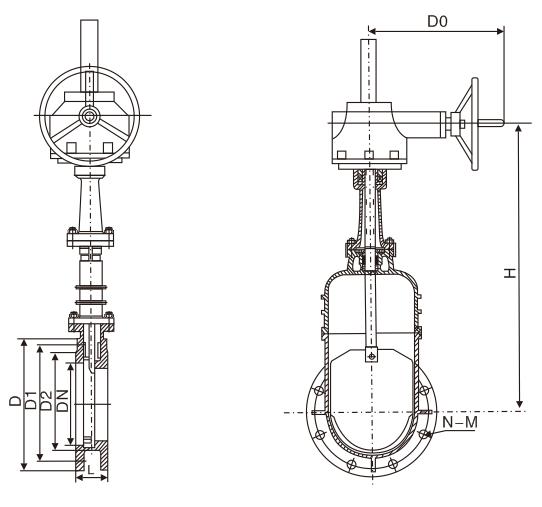

PN(MPa) |
DN(mm) |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
|
|
DMZ573X-6/10/16 DMZ573F-6/10/16 DMZ573H-6/10/16 DMZ573Y-6/10/16 |
|||||||||
|
1.0 |
150 |
70 |
285 |
240 |
212 |
730 |
8-M20 |
280 |
|
|
200 |
80 |
340 |
295 |
268 |
910 |
8-M20 |
360 |
||
|
250 |
85 |
395 |
350 |
320 |
1050 |
12-M20 |
360 |
||
|
300 |
100 |
445 |
400 |
370 |
1265 |
12-M20 |
400 |
||
|
350 |
100 |
505 |
460 |
430 |
1470 |
16-M20 |
400 |
||
|
400 |
110 |
565 |
515 |
482 |
1630 |
16-M24 |
400 |
||
|
450 |
120 |
615 |
565 |
532 |
1810 |
20-M24 |
530 |
||
|
500 |
130 |
670 |
620 |
585 |
1970 |
20-M24 |
530 |
||
|
600 |
140 |
780 |
725 |
685 |
2290 |
20-M27 |
600 |
||
|
700 |
165 |
895 |
840 |
800 |
2560 |
24-M27 |
600 |
||
|
800 |
190 |
1015 |
950 |
905 |
2990 |
24-M30 |
680 |
||
|
900 |
200 |
1115 |
1050 |
1005 |
3200 |
28-M30 |
680 |
||
