結構特點
自由浮球式蒸汽疏水閥利用浮力原理，浮球根據凝結水量的多少，隨水位的變化而作升降，自動調節閥座孔的開度，連續排放凝結水，當凝結水停止進入時，浮球降的底部，回到關閉位置，排水停止，由于排水閥座孔總是在凝結水位以下，形成水封、水、氣自然分離，達到無蒸汽泄漏。
1、能連續排水、性能穩定、排水量大、漏氣量少。
2、能連續飽和水，致使設備凝結水滯存量較少、升溫快、加熱溫度穩定。
3、有自動排冷空氣裝置，無氣鎖現象，工作平衡無噪音
執行標準
技術標準：GB/T 12247-2015
性能參數
主要材質：灰鑄鐵、球墨鑄鐵、碳鋼
公稱通徑：DN50~1200mm
公稱壓力：PN1.0~2.5MPa
適用溫度：＜80℃
適用介質：水及物理、化學性質類似于水的介質
|
產品型號 |
口徑(DN) |
連接方式 |
**高允許溫度℃ |
閥體材質 |

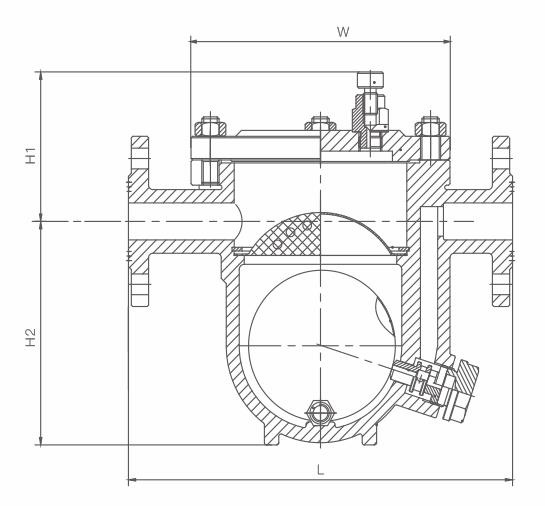

尺寸 |
||||
|
L |
L加長 |
H1 |
H2 |
W |
|||||
|
16C CS41H- 25C -B 40C |
15 |
法蘭Flange |
350 |
WCB |
195 |
210 |
94.5 |
107 |
132 |
|
20 |
法蘭Flange |
350 |
WCB |
195 |
210 |
97 |
104.5 |
132 |
|
|
25 |
法蘭Flange |
350 |
WCB |
215 |
230 |
101.5 |
111.5 |
140 |
|
|
CS11H- 64-B |
15-25 |
法蘭Flange |
350 |
WCB |
250 |
|
115 |
105 |
|
|
32-50 |
法蘭Flange |
350 |
WCB |
350 |
|
120 |
210 |
|
|
|
16C CS41H- 25C-D 40C |
25 |
法蘭Flange |
350 |
WCB |
270 |
|
102.5 |
151 |
180 |
|
32 |
法蘭Flange |
350 |
WCB |
270 |
280 |
109 |
154.5 |
180 |
|
|
40 |
法蘭Flange |
350 |
WCB |
280 |
|
112 |
170 |
184 |
|
|
50 |
法蘭Flange |
350 |
WCB |
290 |
320 |
117 |
175 |
195 |
|
