結構特點
1. 閥體采用全通道、流線型設計，流體阻力小，流量大。
2. 體、蓋、活塞桿連接處由密封墊和密封環雙重密封，無外漏。
3. 閥體、活塞缸、活塞雙重導向，運動平穩、可靠。
4. 全不銹鋼活塞缸、整體鑄造活塞、NBR密封環。完美組合大大延長使用壽命。
5. 引進先進技術的可拆卸閥座，結構巧妙、構思新穎、方便維修更換。
6. 帶導流孔的活塞缸，適當增加阻力，使得活塞運動更趨于平穩。
執行標準
結構長度：GB/T12221
法蘭標準：GB/T17241.6\API 598 GB/T 9113
試驗標準：GB/T13927
性能參數
主要材質：H200
公稱通徑：DN50~350mm
公稱壓力：PN1.0~1.6MPa
適用溫度：0~80℃
適用介質：水及物理、化學性質類似于水的介質

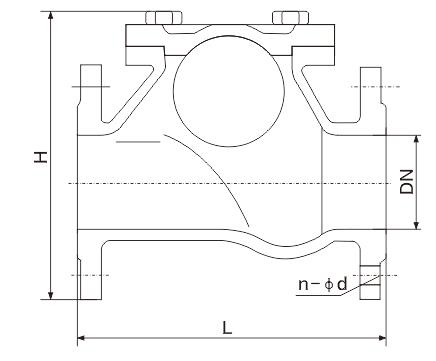

產品尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
180 |
200 |
260 |
300 |
350 |
400 |
500 |
600 |
700 |
800 |
|
H |
185 |
210 |
245 |
^ 280 |
335 |
400 |
495 |
600 |
715 |
820 |
