100X遙控浮球閥

產品概況

100X隔膜式遙控浮球閥是兼具多種功能的水力操作式閥門。主要安裝于水池或高架水塔的進水口處，當水位達到設定的高度時，主閥由浮球導閥控制關閉進水口停止供水；當水位下降后，主閥由浮球開關控制打開進水口向水池注水，實現自動補水。液位控制精確，不受水壓干擾；100X隔膜式遙控浮球閥可隨水池的高度及使用空間任意位置安裝，維護、調試、檢查方便、密封可靠，使用壽命長。隔膜式閥門性能可靠、強度高、動作靈活，適用于DN450mm口徑以下的管道。DN500mm口徑以上的建議使用活塞式。
產品詳情

結構特點


       1. 閥體采用全通道、流線型設計，流體阻力小，流量大。
       2. 體、蓋、活塞桿連接處由密封墊和密封環雙重密封，無外漏。
       3. 閥體、活塞缸、活塞雙重導向，運動平穩、可靠。
       4. 全不銹鋼活塞缸、整體鑄造活塞、NBR密封環。完美組合大大延長使用壽命。
       5. 引進先進技術的可拆卸閥座，結構巧妙、構思新穎、方便維修更換。
       6.  帶導流孔的活塞缸，適當增加阻力，使得活塞運動更趨于平穩。


執行標準


       質量保證：ISO9000
       設計：CJ/T167
       結構長度：GB/T12221
       法蘭標準：GB/T17241.6\API 598  GB/T 9113
       試驗標準：GB/T13927


性能參數


       主要材質：灰鑄鐵、球墨鑄鐵、碳鋼
       公稱通徑：DN50~1200mm
       公稱壓力：PN1.0~2.5MPa
       適用溫度：＜80℃
       適用介質：水及物理、化學性質類似于水的介質

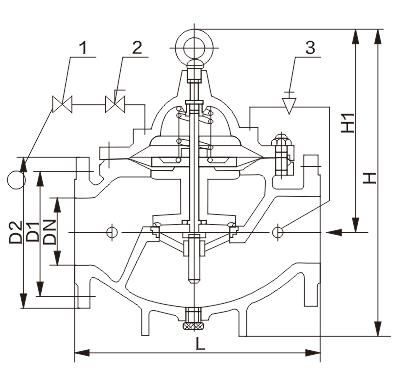

產品尺寸

DN

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

L

150

160

180

200

203

216

241

292

330

356

495

622

698

787

914

978

H1

179

179

179

210

210

215

245

305

365

415

510

560

658

696

735

735

H

212

212

212

265

265

310

350

460

520

570

840

890

1030

1090

1150

1150
